タグとは
モデルの情報（パラメータ）を文字表記してくれる2D機能です。
ですので、パラメータに正しい情報が入っている必要がありますが、
CADでの2D図面では文字入力となっていた情報をモデルから引き出せる
BIMならではの便利、かつ重要機能です。
主なタグの種類
- 基礎タグ
- 梁タグ
- ドアタグ
- 部屋タグ
- 壁タグ
タグの構成
ひとつのタグの中に、たくさんのラベルが配置されています。
ファミリの情報（共有パラメータ）が、ラベルに表示されます。
ラベルの表示/非表示を設定する方法
STEP
ファミリパラメータを関連付けます

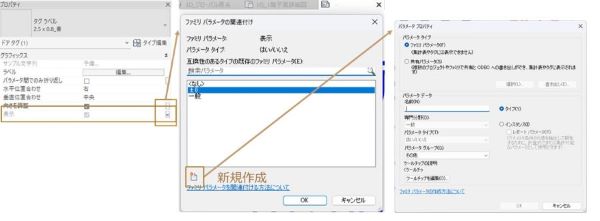

- 該当のラベルを選択し、表示の右側にある□をクリックします
- ファミリパラメータの関連付けで表示させたい項目を選びます
- 項目がない場合は新規作成します
STEP

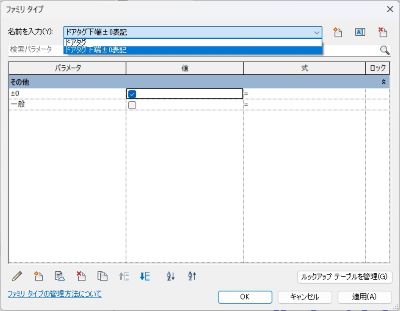

プロパティのファミリタイプ編集でそれぞれのタイプを作成し、表示する方にチェックを入れます
タグの見え方を修正する（例：部屋タグ）
文字数に連動した枠線を付けたい（四角形のみ）
- タグを選択し、「ファミリを編集」をクリック
- ラベルを選択し、プロパティの「タイプ編集」をクリック

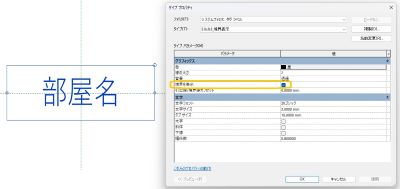

- タイプを「複製」し、境界を表示に✓を入れる
- プロジェクトにロードする
吹抜けの上階に表示する「(部屋名)+上部」のタグを作りたい
- タグを選択し、「ファミリを編集」をクリック
- ラベルを選択し同じ位置にコピーし、ラベルの「編集」をクリック

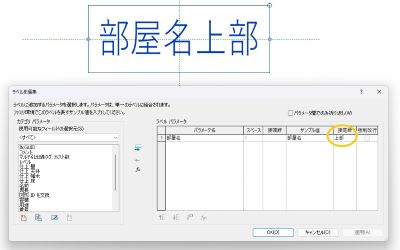

- 部屋名の接尾辞に「上部」と入力する
- 表示の右の関連付けボックスをクリック
- 新規作成で 名前：上部を作成し「OK]。関連付けも「OK」。（一時的に非表示）
- ラベルを選択し、表示の右の関連付けボックスをクリック
- 新規作成で 名前：通常を作成し「OK]。関連付けも「OK」。
- タイプを新規作成し、パラメータを調整する。
- プロジェクトにロードする
タグと文字の使い分けについて
タグはモデルパラメータに紐づいているため、パラメータを修正した時は連動して変更されますし、モデルを移動した場合にもモデルに追従して移動されます。
ですので、できるだけタグで表示したいところですが、タグではなく文字で表示した方が良い時もあります。
文字を使用した方がよい場合
- リンクしているモデルのパラメータは、タグを配置できたとしてもリンク更新時に消えてしまうため、文字を使用します
- パラメータにない追加情報は、文字入力します
