【Revit】Dynamoの概要と画面構成

Dynamoとは？　Dynamoの概要と画面構成の解説です

Dynamoとは？

Autodesk社のBIM/CIMツール向けに開発されたビジュアルプログラミングツールで、ノード(命令が書かれたパーツ)をつなげることで、プログラムを組むことが可能で、プログラミングの知識がなくても、自動化やデータ処理、ジオメトリの作成ができます。

Dynamoでできること

できること	詳細
モデリングの自動化	壁、柱、床、天井などの一括作成・変更
パラメータの一括編集	複数要素のサイズや設定を一度に変更
ビュー・シートの自動作成	図面のビューやタイトルブロックの自動配置
ファミリの管理	ファミリのパラメータ変更や配置を自動化
データのインポート/エクスポート	ExcelやCSVとのデータ連携
計算・分析	部屋面積や体積の計算、自動で結果をリスト化
パラメトリックデザイン	数値変更で形状が変化するデザイン作成
繰り返し作業の簡素化	同じタイプの部品を効率よく配置・修正
ジオメトリの生成	複雑な形状や構造の作成

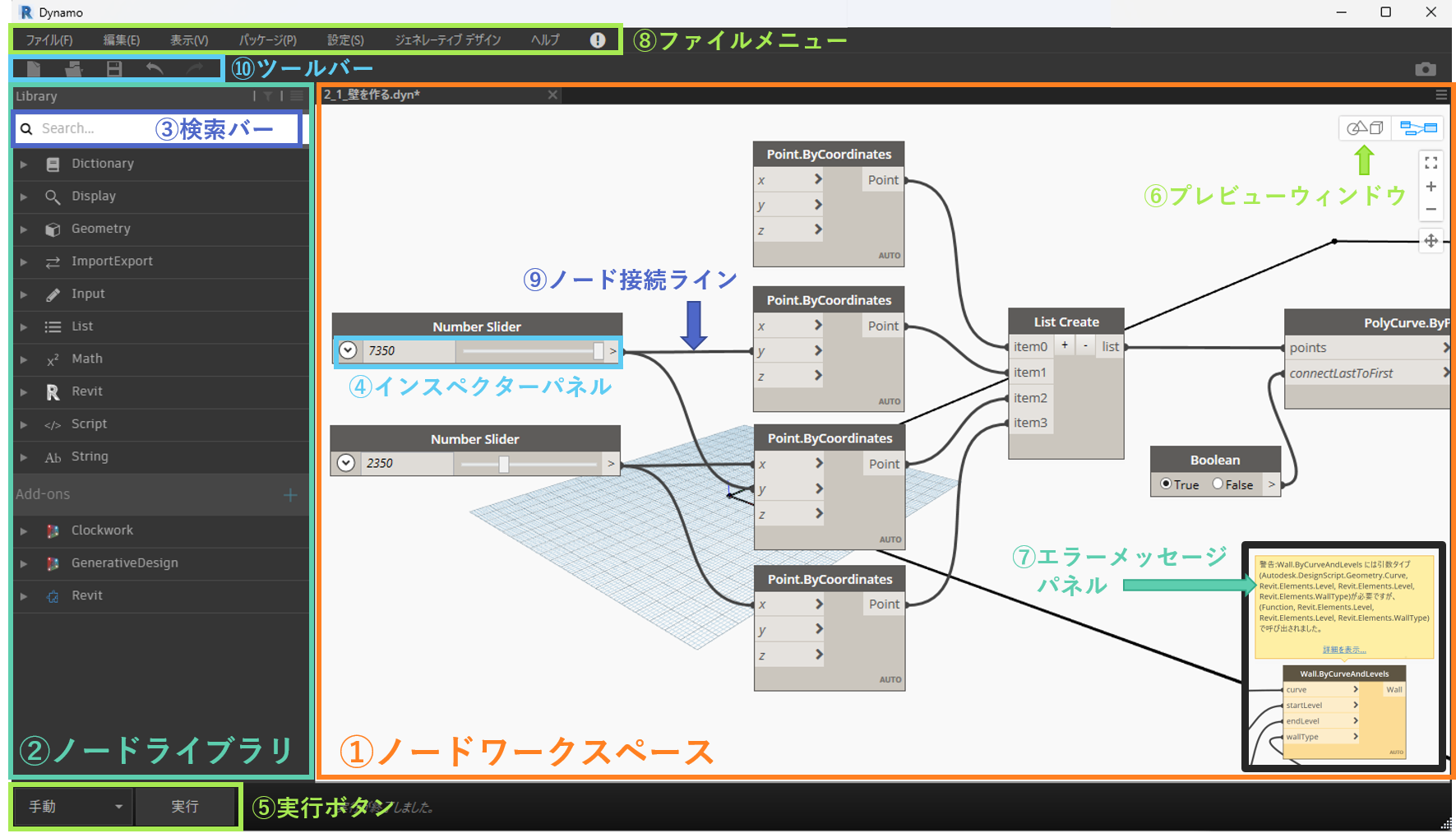

Dynamoの画面構成

構成要素	説明
①ノードワークスペース (Workspace)	プログラムを作成する作業エリア。ノードを配置して接続し、処理の流れを構築。
②ノードライブラリ (Library)	利用可能なノードの一覧。カテゴリごとに整理されており、検索機能もある。
③検索バー (Search Bar)	ノードライブラリ内で必要なノードを素早く検索できるフィールド。
④インスペクターパネル (Inspector Panel)	選択したノードの詳細設定を行う場所。パラメータや入力値を変更できる。
⑤実行ボタン (Run Button)	作成したプログラムを実行するボタン。ノードが接続されている場合、実行して結果が反映。
⑥プレビューウィンドウ (Preview Window)	ジオメトリの作成や変更を視覚的に確認するエリア。
⑦エラーメッセージパネル (Error Panel)	プログラム実行時のエラーメッセージが表示され、エラー修正が可能。
⑧ファイルメニュー (File Menu)	プログラムの保存、新規作成、開く、エクスポートなどの操作を行うメニュー。
⑨ノード接続ライン (Wire)	ノード同士を接続するための線。データの流れを一方向に伝える。
⑩ツールバー (Toolbar)	基本的な編集ツール（コピー、貼り付け、削除など）が並んでいる。
